调试脚本文件

​ 调试脚本文件中包含了ATE整体执行过程中的各个环节的参数设定、参数校正范围，目标逆变器的直流、交流属性、软件版本号等各种关键信息。在批量调试目标型号逆变器之前需要提前生成一个调试脚本文件。操作人员可以选择与目标类型逆变器相匹配的调试脚本文件来调试同批次同类型的目标逆变器。

调试脚本参数

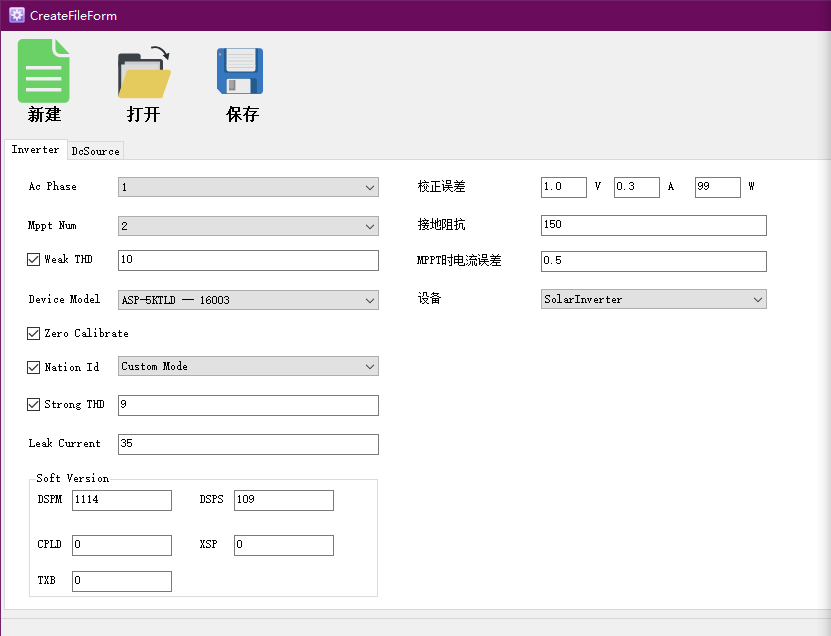

逆变器面板

项目 功能 说明
AC Phase 确定逆变器是三相机还是单相机 根据实际情况决定
MppT Num 确定逆变器的直流输入路数 根据实际情况决定
Weak THD 逆变器弱电调试时THD的最大上限 如果超过上限则调试终止，设备不合格
Device Model 目标逆变器的实际产品型号 根据实际情况决定
Zero Calibrate 0漂校准 需要勾选执行这个校正
Nation Id 五段式保护需要执行的标准 对于单相机并网逆变器不适用
Strong THD 逆变器强电调试时THD的最大上限 如果超过上限则调试终止，设备不合格
Leak Current 弱电调试时逆变器漏电流最大上限 如果超过上限则调试终止，设备不合格
Soft Version 软件版本号匹配 ATE软件会读取目标逆变器芯片版本号，如果不匹配ATE终止，设备不合格
校正误差 强电校正电压电流时误差范围 如果误差超过标定范围，就需要对电压电流的校正系数进行校正
接地阻抗 强电校正时逆变器解读阻抗最小下限 如果低于下限则调试终止，设备不合格
MPPT时电流误差 强电校正时逆变器找MPPT电流差额 相邻查询间隔内电流差额小于标定则合格，连续4次合格表示逆变器处于MPPT态
设备 确定逆变器的类型 是光伏逆变器还是储能逆变器，需要根据实际情况确定

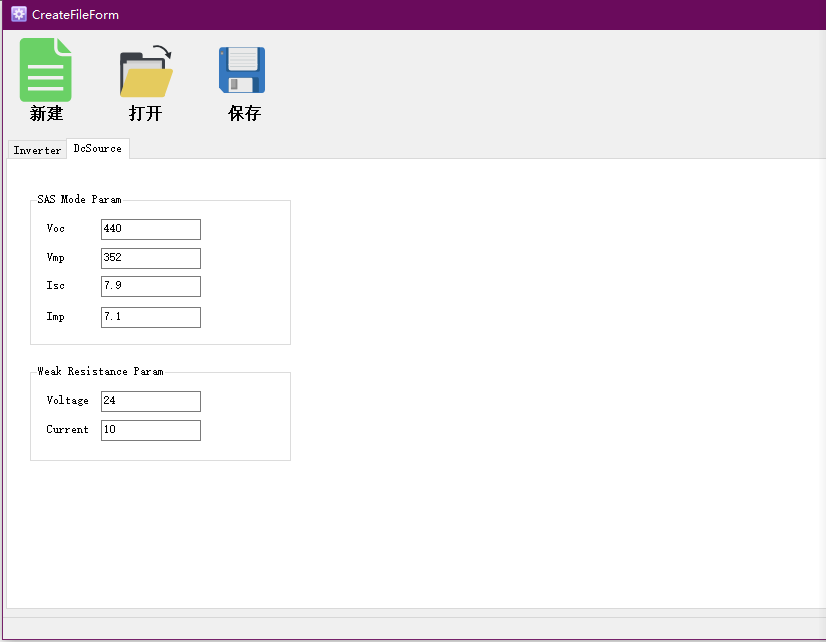

DcSource直流源面板

项目 功能 说明
SAS Mode Param 确定逆变器强电校正时运行的SAS模式参数 请根据研发指导文件设定
Weak Resistance Param 弱电调试时直流源的输出设置参数 请根据研发指导文件设定

新建脚本流程

  • 点击文件菜单，选择新建调试脚本菜单，然后按照目标逆变器机型的实际要求输入参数，最后选择保存。后续使用即可。
  • 点击文件菜单，选择新建调试脚本菜单，然后点击打开按钮，打开一个已存在的脚本文件基于已存在的脚本文件修改，然后选择保存。保存成新文件即可（这样也不影响被打开的脚本文件）。
