串口管理

本ATE平台软件PC与硬件相关设备的通信方式是USB转RS485方式，故在通讯线铺设完毕之后，在电脑端选择具体的COM口来进行正确地通信。如果选择错误就会导致无法通信，此时软件在执行ATE校正的时候会提示“找不到COM口或者COM口不存在”等信息。

寻找串口

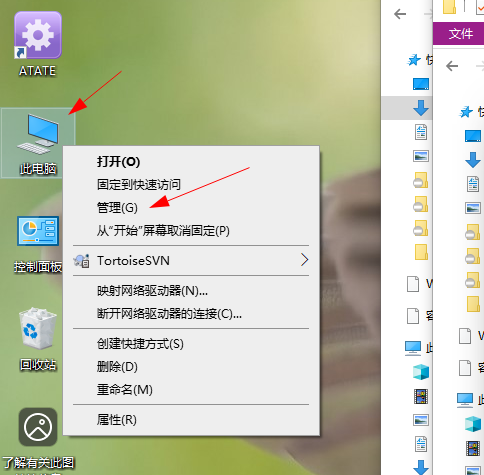

在我的电脑上进行右击鼠标，然后选择管理菜单，此时会打开设备管理窗口。

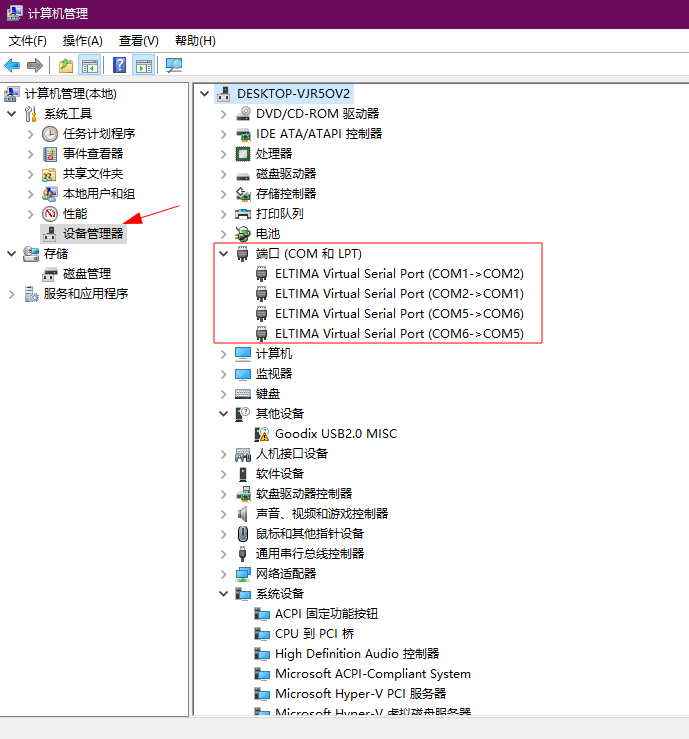

在左侧列表中选择设备管理器功能，然后打开右侧的端口列表，从而确定安装的USB转RS485线占用的具体COM口。

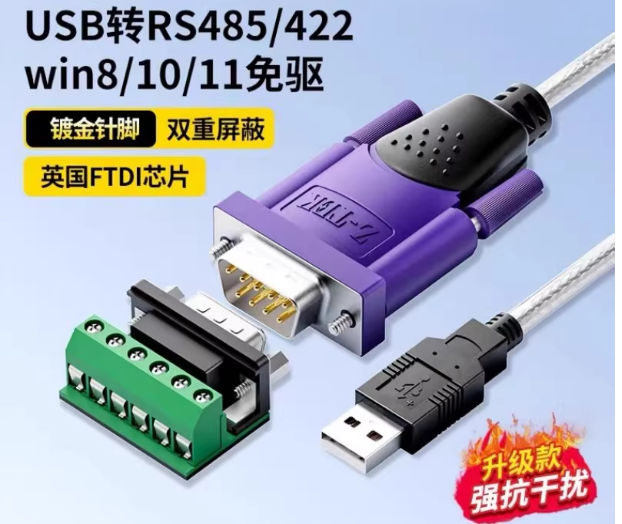

USB转串口线示意图

选择串口

在ATE软件的主界面，点击系统菜单，然后选择串口管理菜单。在串口管理窗口中的串口列表中选择上述确定的COM口，这样就完成了通信串口的确定。

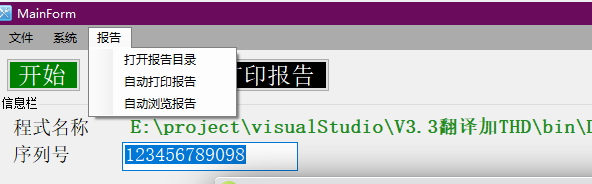

报告管理菜单

  • 打开报告目录：直接打开报告目录，报告目录是按照日期和逆变器设备的序列号为索引进行组织的。当您需要手动打印报告或者对调试记录进行归纳总结时可以从该目录中拷贝相关信息文件。
  • 自动打印报告：勾选该菜单之后，每次执行完ATE测试校正过程后，软件会唤起打印对话框，您只需要选择具体的打印份数和目标打印机即可完成报告的打印。
  • 自动浏览报告：勾选该菜单之后，每次执行完ATE测试校正过程后，软件会唤起PDF阅读器并打开刚才执行完成的报告文档。
