简介

ATE软件在实际使用过程中不免会遇到各种问题，导致产生异常，进而造成逆变器调检不通过的问题。下面逐渐罗列各种场景原因，当发生调检不通过时方便进行排查与处理。

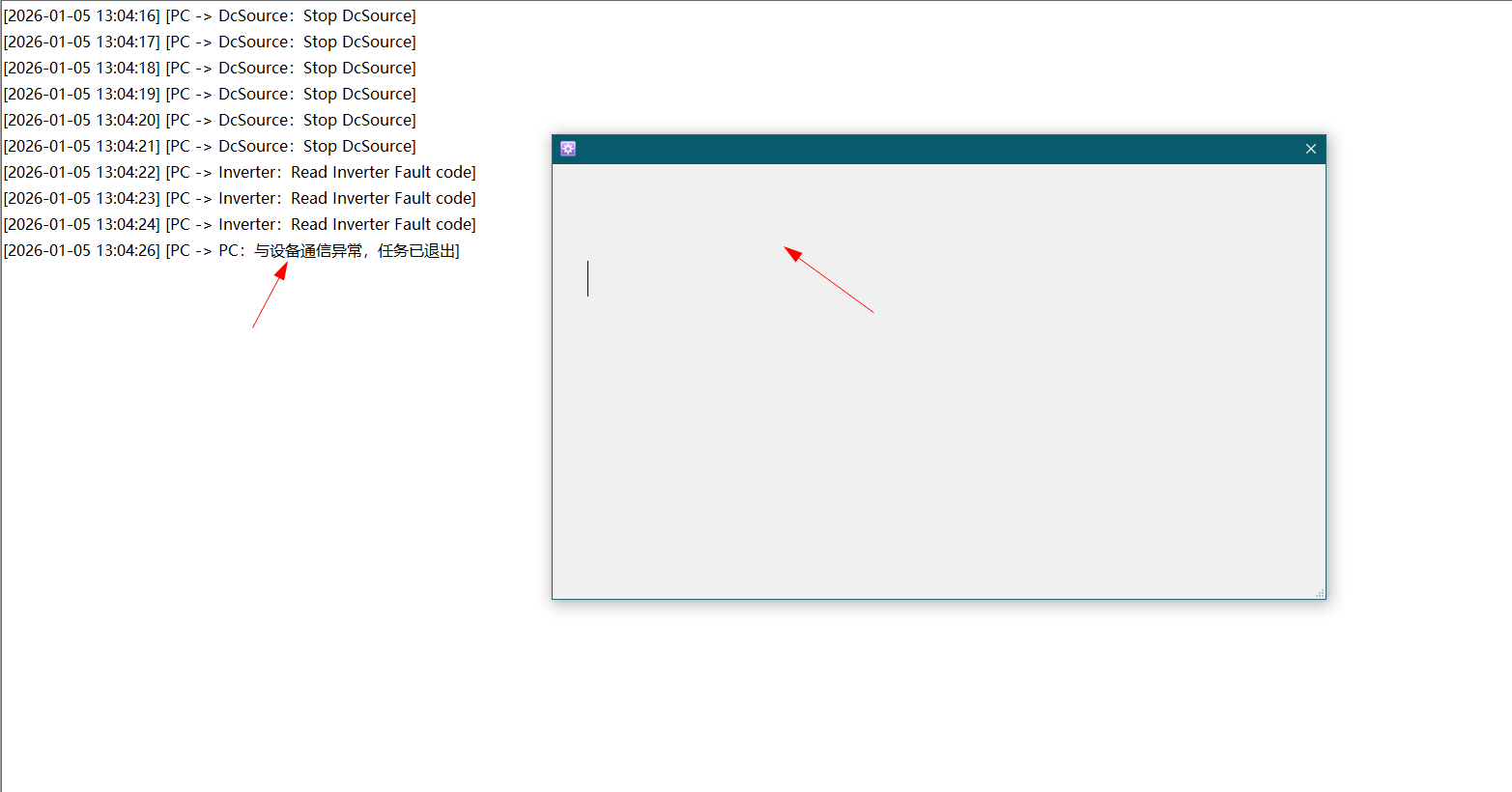

调检不通过的原因一般会体现在日志面板或者弹窗面板上，大多数情况下会支持中文和英文进行提示。但是涉及到一些专用名词笔试特别好翻译，就使用行业内通用的英文缩写等简短的英文短语进行提示。

异常原因与排查

请先设置串口信息

该类异常是由于没有在系统菜单—串口设置菜单处设置通讯串口等原因造成，或者是USB转串口线从电脑USB接口上被移除导致。当发生这种异常之后通常会伴随发生一小段事件的软件无响应。软件无响应是因为软件在尝试通过串口进行通信，通过串口来控制关闭直流源、PLC控制板等关键器件来保证整体环境的安全。当软件尝试一小段事件之后会停止尝试，此时软件恢复正常。

控制继电器异常

该类异常是软件与PLC控制板进行通信异常导致，发生该异常时首先要排查PLC控制板是否工作正常，其通信线是否正常，在控制过程中继电器是否正常执行动作。电脑端的USB串口线是否接入等原因。

无法启动逆变器

该类异常通常发生在对逆变器电容进行放电时的操作，在放电前时需要对逆变器进行并网操作。此时对逆变器进行多次尝试并网，逆变器无法进行并网，则会造成该种异常。

产品型号与ATE文件不一致

该类异常通常发生在对逆变器进行查询设备型号时发生。在调试脚本中会选定设备产品型号，在实际调检过程中进行比对，如果二者不匹配则表明调试脚本有问题或者生产调试的机器有问题。发生这个异常时需要生产技术人员进行解决。

没有对应设备型号

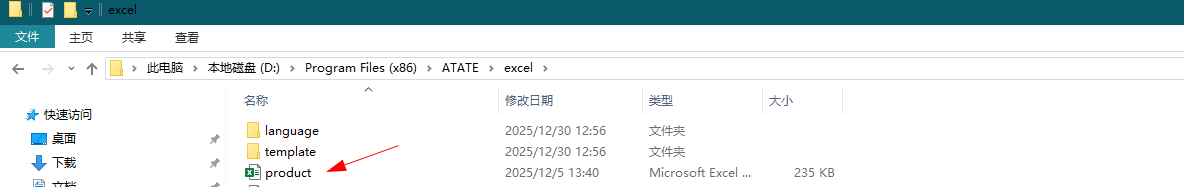

该类异常通常发生在产品型号表比较老旧，研发侧新出一种新机型，但是生产软件存录的产品型号表没有对应的匹配型号。发生这个异常时需要生产技术人员进行解决。生产技术人员将新的产品型号表Excel，更名为product.xlsx。然后将该Excel放到软件安装目录的excel目录下进行替换。该Excel收录了所有机型的型号对照表，更新该Excel之后需要重启软件。

软件版本与ATE文件不一致

该类异常通常发生在逆变器的芯片软件版本与调试脚本中标注的芯片软件版本不一致造成。逆变器内部芯片分为DSPM、DSPS、CPLD、XSP、TXB。调试脚本与实际逆变器内部任一软件版本号不一直都会造成该异常。发生这个异常时需要生产技术人员进行解决。

逆变器温度异常

该类异常通常发生在逆变器温度传感器没有正确接入的场景。此时逆变器温度数值一般为0℃或者为负数，这种情况下软件判定逆变器温度异常。发生这种问题时需要检查逆变器的温度传感器部件与接线。

漏电流是xxxmA

该类异常通常发生在逆变器的漏电流过大的场景。在调试脚本中会标定逆变器的漏电流最大值，如果逆变器的漏电流超过目标值则判定不合格。发生这个异常时需要围绕逆变器的漏电流异常原因进行排查。

Inverter DCx voltage error: x

该类异常通常发生在弱电调试过程中，软件尝试对逆变器的每一个直流进行上弱电24V，这时候该直流支路电压小于弱电电压的一半。这证明该路直流存在问题，需要围绕该路直流进行检查。

AC Voltage is low. Channelx

该类异常通常发生在弱电调试并网过程中，软件尝试对逆变器的每一个直流进行弱电并网，当逆变器并网时交流侧电压小于1V。证明逆变器运行不正常，此时需要围绕该路直流和交流侧进行实际排查。

AC THDI is wrong channelx

该类异常通常发生在弱电并网读取THDI波形的时候，此时逆变器交流侧谐波异常。通常的原因是负载电阻没有接入、逆变器无法并网、THD谐波太大超过调试脚本中的设定值导致。此时需要按照具体原因进行排查。

逆变器的接地阻抗是xxxkΩ

该类异常通常发生在对逆变器进行并网，检测逆变器接地阻抗的环节。如果发生该类异常，则需要围绕逆变器的接地阻抗进行排查。

analyzer channel x voltge is xx

该类异常通常发生在强电电压交流侧校正过程中，软件尝试读取功率分析仪的1、2、3通道电压，目标通道电压小于100V时会发生该类异常。因为强电校正时对应的电压一般在230V。发生该类异常时需要检查交流侧强电是否正常，功率分析仪接线是否正常、功率分析仪本身运行是否正常等情况。

powerAnalyzer channel x current calibrate value error

该类异常通常发生在强电电流校正过程中，软件尝试读取功率分析仪的1、2、3通道电流，当目标通道的电流值小于1A时会发生该类异常。发生该类异常时需要检查交流侧强电是否正常，功率分析仪接线是否正常、功率分析仪本身运行是否正常等情况。

Analyzer ac power is wrong

该类异常通常发生在强电功率校正过程中，软件尝试读取功率分析仪的1、2、3通道功率。如果目标通道功率异常，则会产生该类异常。此时需要排查功率分析仪的接线以及功率分析仪是否工作正常。

CT接线错误

该类异常通常发生在强电CT功率校正过程中，如果CT没有接入或者接反时导致CT功率异常，此时会发生该类异常。发生该类异常时需要检查CT是否接入或者CT是否接对等异常情况。

AC thdi is error. channel x

该类异常通常发生在强电THD谐波的检测过程中，如果强电的THD谐波值超过了调试脚本中设定值则会报错。该类问题发生时一方面是逆变器的问题，另一方面是生产车间电网质量较差导致谐波值较高。此时需要生产技术人员进行确认，如果是电网质量问题可以根据实际情况放宽调试脚本中的谐波目标值来解决。

文档总结

随着ATE功能的逐渐扩展，异常原因表会随之增加。后续的原因和排查也会加入到该文档中。如果遇到文档中未列出标明的异常需要联系生产技术人员。
