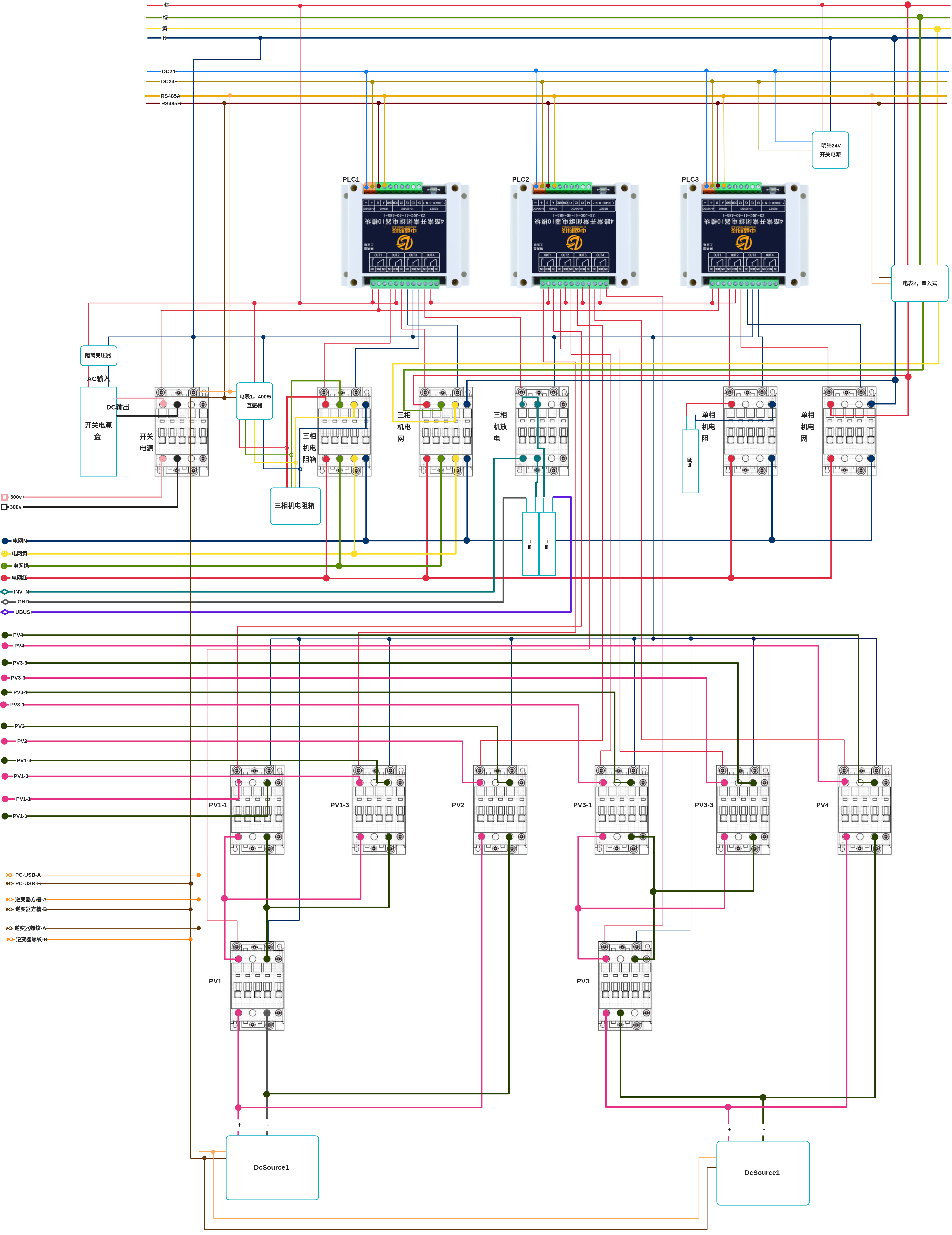

效果图{:.fancybox}

通信总线

​ 电脑软件与各类设备的通信是通过RS485进行的，逆变器、电表、直流源、PLC控制板等都是手拉手的方式连接在同一个485总线上，这些设备以MODBUS通信协议进行数据交流。具体的通信地址分配如下：

modbus地址 设备 作用
1 逆变器 被测对象
11 直流源1 提供直流供电
12 直流源2 提供直流供电
61 PLC1控制板 三相机控制开关电源、电阻箱、电网
62 PLC2控制板 三相机控制PV接入直流源
63 PLC3控制板 单相机控制开关电源、电阻、电网
40 电表1 三相机测量弱电阻性电流
41 电表2 逆变器并网时电压电流测量

通信接口

​ PLC控制板和电表的通信接口都是两根差分信号线A和B，我们直接将其接入485通信总线即可。直流源的485通信接口是DB9针公头，其AB线分别是23引脚。逆变器的485通信接口是USB式母头，这类母头外部包裹插接端子。一类是螺纹圆孔式，另一类是方槽式。这两类端子的AB线是相反的，需要特别注意。
